Arm CCA Introduction


들어가며..

예전에 과제를 진행하면서 Arm 아키텍처에 대해서 공부한 적이 있었습니다. 그때는 거의 Armv8을 보았었고 그 이후 따로 공부는 안하고 있었는데 우연찮게 Armv9 CCA에 대해서 보게되어 해당 내용도 알아두면 좋겠다는 생각이 들어 이렇게 Armv9 CCA에 대해서 간단하게 글을 작성해보려고 합니다.
CCA(Confidential Computing Architecture)는 Arm사에서 `21년에 공개한 Armv9에 새롭게 추가된 기능입니다. CCA가 도입된 이유는 요즘 클라우드 환경에서 컴퓨터를 사용하는 빈도가 높은데 서버 어딘가에 중요한 데이터를 저장할 경우 클라우드 환경에서도 데이터와 코드를 보호할 수 있는 보안환경을 구축하는 목적입니다.

여기서 먼저 Confidential Computing에 대해 먼저 살펴보면 이는 실행 중인 데이터(Data-in-use)를 보호하기 위해, 하드웨어 기반의 신뢰할 수 있는 격리 실행 환경(TEE, Trusted Execution Environment)을 제공하는 기술입니다. 기존 보안 기능들은 주로 저장 시(Data-at-rest)나 전송 시(Data-in-transit) 데이터 암호화에 집중했지만, Confidential Computing은 CPU가 실행하는 동안 메모리에 적재된 데이터까지 암호화, 격리하여 보호합니다. Arm의 기존 TEE 기술인 TrustZone은 보안 OS와 일부 보안 애플리케이션 실행을 위한 ‘보안 월드’를 제공하는 비교적 제한된 모델이었습니다. 반면 Armv9의 Confidential Compute Architecture(CCA)는 ‘Realm’이라는 새로운 격리 환경을 도입해, 운영체제나 하이퍼바이저조차 접근할 수 없는 수준의 보호를 제공하며, VM이나 전체 워크로드 단위로 범용적인 Confidential Computing을 지원합니다.

※ 그리고 혹시 틀린 정보가 있으면 메일로 알려주시면 감사하겠습니다!

CCA를 구성하는 요소

관점에 따라 다르겠지만 저는 아래와 같이 3가지 요소를 소개하도록 하겠습니다.

Realm

  • CCA에서 새롭게 정의된 격리 실행 환경
  • 기존 TrustZone의 Secure World와 달리, Realm은 Non-secure World와 Secure World 모두로부터 격리
  • 하이퍼바이저조차 Realm 내부 메모리에 접근이 불가
Realm 상태에서 주로 기밀 데이터 처리나 클라우드 환경의 안전한 VM을 실행합니다.

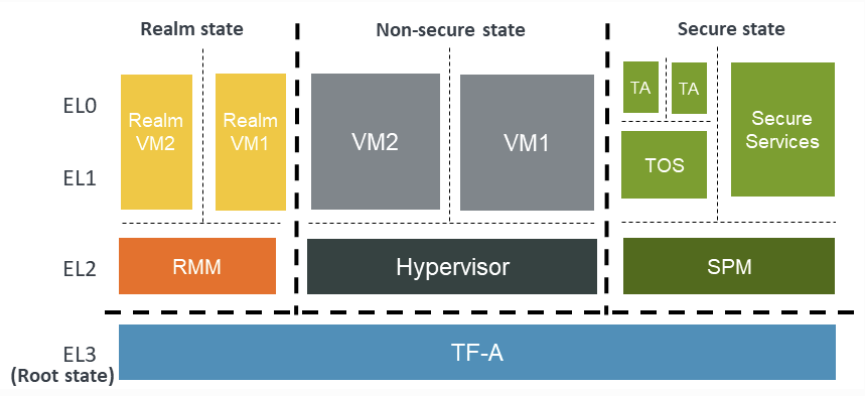

아래 그림을 보면 왼쪽에 Realm State가 추가된 것을 확인하실 수 있습니다.
출처: https://trustedfirmware-a.readthedocs.io/en/latest/components/realm-management-extension.html
CCA 아키텍처에서는 위 그림과 같이 4개의 Security 월드로 구성됩니다.
  • Non-Secure World
  • Secure World
  • Realm World
  • Root World
Realm 월드에는 EL0~ EL2 와 같은 익셉션 레벨에서 소프트웨어가 실행됩니다. Realm 상태의 EL0는 R-EL0라고 하며 유저 애플리케이션이 실행되며 그 아래 Realm 상태의 EL1인 R-EL1에서는 다른 시큐리티 상태와 같이 운영체제 커널이 실행됩니다. 그리고 마지막으로 Realm 상태의 EL2에서는 RMM(Realm Management Monitor)이 실행됩니다.

Realm Management Monitor(RMM)

  • Realm의 생성, 삭제, 스케쥴링, 인터럽트 처리, 실행 제어 등을 담당하는 관리 소프트웨어
  • EL2(하이퍼바이저 레벨)에서 동작, Non-Secure 상태에서 실행되는 하이퍼바이저에 의존
  • Realm과 Non-secure World간의 경계 관리
특정 데이터가 Confidential 환경에서 처리가 필요할 경우 먼저 Non-Secure 상태에서 Realm 생성 요청을 하게됩니다. 그러면 RMM은 이 요청을 받아 Realm을 생성하게 됩니다. (여러 Realm 생성도 가능)
그리고 RMM은 GPT(Granule Protection Table)을 관리하고 GPC(Granule Protection Check)를 통해 다른 Securiy 상태에서 지정 페이지에 접근하지 못하도록 처리합니다.

Granule Protection Table(GPT)

  • 메모리의 최소 단위(Granule)별 접근 권한과 World(Non-Secure, Secure, Realm) 관리
  • CPU의 Granule Protection Check 메커니즘에 의해 접근 제어
  • 하드웨어 수준에서 잘못된 접근 차단
Realm 상태에서의 핵심은 Granule 보호 체크(GPC)이며 GPC는 GPT를 통해 동적으로 메모리 접근 권한을 제어합니다. 핵심은 GPT에 등록된 페이지만 Realm 상태에서만 접근 가능하게 실행을 제한하는 것입니다.
만약 Realm 상태가 아닌 다른 상태에서 보호되는 주소공간에 접근하게 되면 엑세스 위반으로 판단하여 페이지 폴트가 발생합니다. 이런 유형의 폴트를 GPF(Granule Protection Fault)라 합니다.

CCA 동작 흐름

  1. Realm 생성
    • 보통 Non Secure환경(Hypervisor/EL2)에서 SMC를 통해 EL3를 거쳐 RMM에게 Realm 생성 요청
    • GPT에 해당 Granule을 Realm으로 표시
  2. Realm 실행
    • Realm EL1(Guest OS) + Realm EL0(Application) 구동
    • Realm에 속하지 않는 월드(하이퍼바이저, Secure World)는 해당 메모리 접근 불가
  3. 데이터 처리(Realm 내부 기밀 연산 수행)
  4. Realm 종료(RMM -> GPT에서 해당 Granule 해제, Non-secure로 반환)
RMM에 접근하는 방법에는 아래 두 가지 방법이 있습니다.
1. RMI(Realm Management Interface)로 Realm에 접근: Non-Secure의 EL2를 시작으로 EL3인 Secure Monitor를 거쳐서 Realm 상태의 RMM에 접근하는 방식으로 위에서 설명했던 Realm 생성 요청이 해당 방식을 통해 접근하게 됩니다.
2. RSI(Realm Service Interface)로 Realm에 접근: Realm의 EL1에서 구동되는 커널에서 RMM에 서비스를 요청하는 경로입니다. 위에서는 Realm 종료를 알릴 때 RSI 방식을 통해 RMM에 접근하여 알리게 됩니다.

RME관련 시스템 레지스터

1. SCR_EL3
Armv8 까지는 SCR_EL3 시스템 레지스터는 NS 비트를 통해 Secure or Non-Secure 상태를 파악했습니다. 그러나 Armv9에서는 SCR_EL3 레지스터에서 확장한 NSE 비트가 추가되어 Realm 상태로 스위칭될 때 SCR_EL3.NSE가 1로 변경됩니다. 즉, SCR_EL3.NS과 SCR_EL3.NSE 모두 0일 경우 Secure World, NS만 1일 경우 Non-Secure World
NS와 NSE 둘다 1일 경우 Realm 을 나타냅니다. EL3에 존재하는 Root를 실행할 때 또한 SCR_EL3의 NS와 NSE 모두 1입니다.

2. GPTBR_EL3
GPTBR의 경우 Granule Protection Table Base Register의 약자로 GPT 테이블의 베이스 주소를 설정하는 시스템 레지스터입니다. GPTBR_EL3 레지스터는 최소 EL3에서 접근할 수 있어 EL3보다 낮은 권한(EL0~ EL2)에서 접근할 경우 익셉션을 유발합니다.

3. GPCCR_EL3
GPCCR의 경우 Granule Protection Check Control Register로 GPC와 관련된 세부 동작 방식을 설정하는 시스템 레지스터입니다.

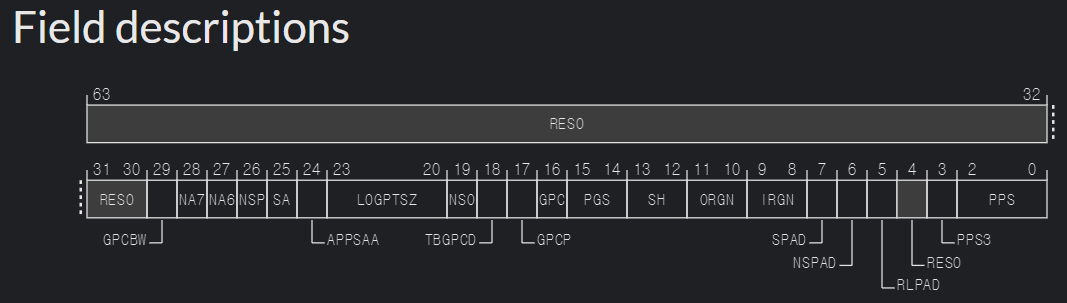

GPCCR_EL3 레지스터는 아래와 같은 구조를 가지고 있으며 모두 다 설명하기에는 출처를 살펴보시는게 더 좋을 것 같고 몇가지만 설명 드리도록 하겠습니다.

출처: https://developer.arm.com/documentation/ddi0601/2025-06/AArch64-Registers/GPCCR-EL3--Granule-Protection-Check-Control-Register--EL3-
L0GPTSZ: Level 0 GPT 엔트리 크기를 설정하는 비트로 비트 값에 따라 각 엔트리를 1GB, 16GB, 64GB, 512GB 주소 영역을 지원하도록 합니다.
GPC: GPC(Granule Protection Check)를 활성화 시키는 비트입니다. 0일 경우 비활성화 되며 1일 경우 모든 물리 주소에 접근할 때 GPC가 활성화 됩니다. 그리고 엑세스 방식은 GPCP 비트에 의해 결정됩니다.
GPCP: Granule Protection Check Priority의 약자로 GPC 동작을 설정하는 비트입니다. 0일 경우 GPC와 일치하는 우선 순위와 함께 모든 GPC 폴트가 리포팅되며 1일 경우 2단계 변환 테이블에 대한 테이블 디스크립터를 fetch하지 못하면 유발되는 GPC 폴트를 리포팅하지 않습니다. 이 말은 즉, 0일 경우엔 모든 Fault가 리포팅되지만 1일 경우에는 보안 위반으로 보기에는 애매한 페이지 매핑 실패 Fault 같은 경우는 리포팅을 하지 않도록 하여 중대한 위반이라고 여겨지는 경우만 리포팅하라는 뜻입니다.

활용 사례

활용가능한 사례야 무궁무진 하겠지만 간략하게만 몇가지를 적어보자면 아래와 같은 상황들이 있지 않을까 싶습니다.

  • 클라우드 환경에서 클라우드 사업자도 볼 수 없도록 안전한 VM 실행
  • 금융/헬스케어 등 민감 데이터 처리 및 분석
  • AI/ML 모델과 데이터셋을 기밀 상태로 유지하며 추론 수행
  • 같은 물리 서버에서 여러 고객에게 제공되는 Multi-tenant environment을 완벽하게 격리

마무리

오늘은 Armv9의 CCA(Confidential Compute Architecture)에 대해 정리를 해보았습니다. 사실 한번 Arm Architecture 관련해서 글을 남겨보고 싶긴 했는데 어느 주제를 잡아야할지 애매했는데 운이 좋게도?! 책장에 Arm 아키텍처 책을 보고 중간을 딱 펼쳤는데 분명 분량도 많지 않은데 CCA 페이지가 나와서 정리를 해보게 되었습니다. 사실 Armv9의 경우 타겟으로 잡고 분석을 해본적이 한번도 없는데 이렇게 글을 써도 되나 싶긴 하지만 오히려 글로 남길수록 기억에 더 잘 남지 않을까 싶어서 적어보게 되었고 혹시나 틀린 정보가 있다면 메일로 알려주시면 정말 감사하겠습니다.
